Kıyı Konteyner Vincine-Gönderme-

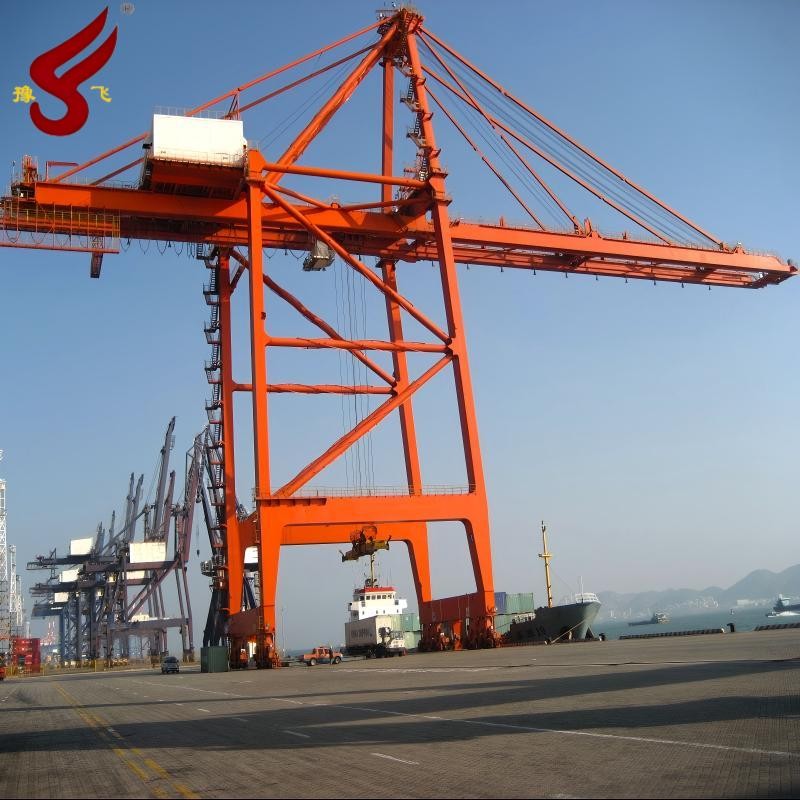

Gemi{0}}Kıyıya-Kıyı Konteyner Vinci (STS, Rıhtım Konteyner Vinci veya Rıhtım Kenarı Konteyner Vinci olarak da bilinir), konteyner gemilerini yüklemek ve boşaltmak için liman terminallerinde kullanılan temel bir ekipman parçasıdır. Genellikle yüksek bir portal çerçeve, hareketli bir araba ve bir yayıcı sistemden oluşan yatağın ön tarafı boyunca konumlandırılır. Vinç, raylar boyunca hareket ederek konteynerleri gemiler ve terminal arasında aktarmak için operasyon alanını kapsıyor. Standart 20 ft'ten 40 ft'e kadar konteynerleri verimli bir şekilde taşımak üzere tasarlanan STS, modern deniz lojistiğinde vazgeçilmez bir varlıktır.

Göstermek: Tablodaki özellikler ve parametreler yalnızca referans amaçlıdır. Teknik iletişimin ardından özel gereksinimler üzerinde anlaşmaya varılabilir. Hidrolik yayıcılar 20',40' ve 45' için uygundur.

Gemi-Kıyıya-Konteyner Vincinin (STS) Özellikleri:

Yüksek-Verimli Kullanım
STS'ler önemli kaldırma kapasitelerine (tipik olarak 40-100 ton) ve yüksek hızlı kaldırma/araba hareketine sahiptir, hızlı konteyner operasyonlarına olanak tanır ve gemi yanaşma süresini önemli ölçüde azaltır.

Uyarlanabilir Yapısal Tasarım
Portal çerçevesi 70-130 metre yüksekliğe ulaşır ve ultra-büyük gemilere uyum sağlamak için 60 metreyi aşan erişim (denize doğru açıklık) ile erişim (karaya doğru açıklık) terminal taşıma sistemleriyle kusursuz entegrasyon sağlar. Gelişmiş modellerde verimliliği daha da optimize etmek için ikili araba sistemleri kullanılır.

Zeka ve Sürdürülebilirlik
Otomatik konumlandırma, konteyner tanımlama ve uzaktan{0}kontrol sistemleriyle donatılmış STS'ler, insansız operasyonları destekler. Enerji yenileme teknolojisiyle birleştirilmiş elektrikle çalışan mekanizmalar, güç tüketimini ve karbon emisyonlarını en aza indirir.

Başvuruile ilgiliSkalça-için-Shore Konteyner Crane (STS):

STS'ler uluslararası konteyner merkezlerinde,{0}derin su terminallerinde ve otomatik limanlarda yaygın olarak kullanılmaktadır. Besleyici gemilerden 20.000 TEU'luk-sınıf ultra-büyük konteyner gemilerine kadar çeşitli gemilere hizmet vererek gemileri{6}}kıyı operasyonlarına-kara tarafı taşımacılığıyla (ör. kamyonlar, AGV'ler) verimli bir şekilde bağlarlar. Otomatik terminallerde STS'ler, küresel ticaretin düzgün akışını destekleyen, üretim kapasitesini büyük ölçüde artırmak için akıllı yönetim sistemleriyle sinerji oluşturur.

Bir Ana BileşenlerSkalça-için-Shore Konteyner Crane (STS):

1. Portal Çerçevesi

Kiriş: Rıhtım ile gemi arasında uzanan, araba raylarını taşıyan yatay destek yapısı.

Bacaklar: Kirişi destekleyen dikey sütunlar, deniz-yan ayaklarına (denize doğru uzanan) ve kara-yan bacaklarına (karaya doğru uzanan) bölünmüştür.

Ön ve Arka Bağlantı Çubukları: Genel stabiliteyi artırmak için çapraz destekler.

2. Kaldırma Sistemi

Tel Halat ve Makaralar: Yayıcının dikey hareketini kontrol etmek için tamburlarla tahrik edilir.

Kaldırma Motoru ve Şanzıman: Konteynerleri kaldırmak ve indirmek için güç sağlar.

Dengeleyici Kiriş: Dengeli kuvvet sağlamak için yükü birden fazla halata dağıtır.

3. Arabalı Sistem

Araba: Konteyner taşımacılığı için yayıcıyı taşıyarak kiriş rayları boyunca yatay olarak hareket eder.

Tahrik Motorları ve Tekerlekler: Arabanın hassas konumlandırılmasını etkinleştirin.

4. Yayıcı

Döner Kilitler: Konteyner köşelerine kilitlemek için hidrolik/elektrikli cihazlar.

Teleskopik Çerçeve: 20ft, 40ft ve 45ft konteynerlere uyacak şekilde ayarlanır.

Otomatik Konumlandırma Sistemi: Hızlı hizalama için sensörleri/kameraları kullanır.

5. Portal Seyahat Sistemi

Raylar ve Tekerlekler: Geminin kapsama alanı için vincin rıhtım boyunca hareket etmesine izin verin.

Yürüyüş Tahrikleri: Sorunsuz hareket için motorlar ve frenler.

6. Elektrik ve Kontrol Sistemi

PLC ve İnvertör: Hareket mantığını ve hızı kontrol edin.

Uzaktan Kontrol İstasyonu: Uzaktan çalışmaya izin verir.

Sensörler: Yükü, konumu, rüzgar hızını vb. izleyin.

7. Yardımcı Yapılar

Merdivenler ve Platformlar: Bakım erişimi için.

Kablo Makaraları: Hareketli parçalar için güç kablolarını yönetin.

Rüzgara-dayanıklı Cihazlar: Rüzgârın yer değiştirmesini önleyen ankrajlar ve kablolar.

8. Güvenlik Sistemleri

Limit Anahtarları: Arabanın veya portalın-aşırı hareket etmesini önleyin.

Çarpışma Önleme Sistemi: Çarpışmaları önlemek için lazer/radar.

Acil Durum Frenleri: Arızalarda çalışmayı durdurur.
